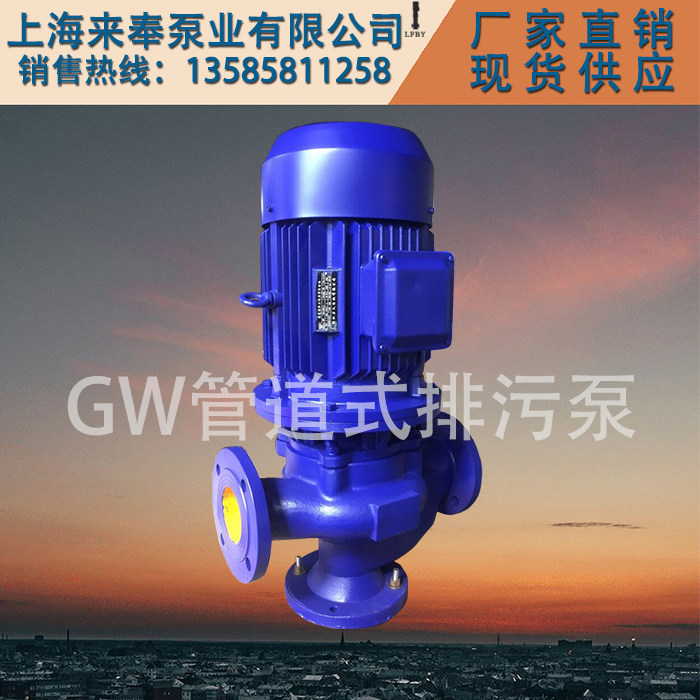

GW管道式排污泵

　　GW型无堵塞管道排污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有一定效果。

　　该系列泵采用叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有叶轮经动静平衡试验，使泵在运行中无振动。



二、产品特点

　　1、泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。

　　2、大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。

　　3、设计合理，配套电机合理，效率高，噪音低，节能效果显著。

　　4、机械密封采用硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵连续运行8000小时以上。

　　5、泵为立式结构，进出口中心线在同一水平线上，且进出口法兰规格相同，安装拆卸十分方便。

　　6、占地面积小，无需建机房，可节省大量基建费用;在电机风叶端加上防护罩，整机可置于室外工作。

三、主要用途:

　　适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也司用于抽送清水及带腐蚀性介质。

型号意义

产品优势

1. 管道排污泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。
2. 大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
3. 设计合理，配套电机合理，效率高，噪音低，节能效果显著。
4. 机械密封采用硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
5. 管道污水泵为立式结构，进出口中心线在同一水平线上，且进出口法兰规格相同，安装拆卸十分方便。
6. 占地面积小，无需建机房，可节省大量基建费用；在电机风叶端加上防护罩，整机可置于室外工作。

性能参数本数据仅供参考，请以实际订货为准！

结构图纸

安装尺寸本数据仅供参考，请以实际订货为准！



使用说明

维护保养

1. GW管道式无堵塞排污泵在使用前应检查电机绕组对机壳的绝缘电阻，如低于0.5兆欧，刚必须将定子烘干，待绝缘电阻升高后方可使用。
2. 泵体进口处的叶轮与油封之间间隙如超过2mm时应更换耐磨油封。
3. 当管道排污泵密封出现漏水时，应及时更换密封件，更换时先将静密封装平装实，再将动密封装在轴上即可。
4. 更换叶轮时，应用拉力器拉出，不能用锤子猛打，以免破坏轴度。

故障排除

1. 不出水，被抽送液体重度与粒度过高；液流道堵塞；叶轮转向错；棒料抽进叶轮被卡；管道出口高度超出额定扬程高度。
2. 流量不足、扬程低。电压偏低、叶轮转向错或耐磨密封磨损；液体重度粒度过高。
3. 绝缘电阻低，周围环境潮湿，机械密封严重漏水。
